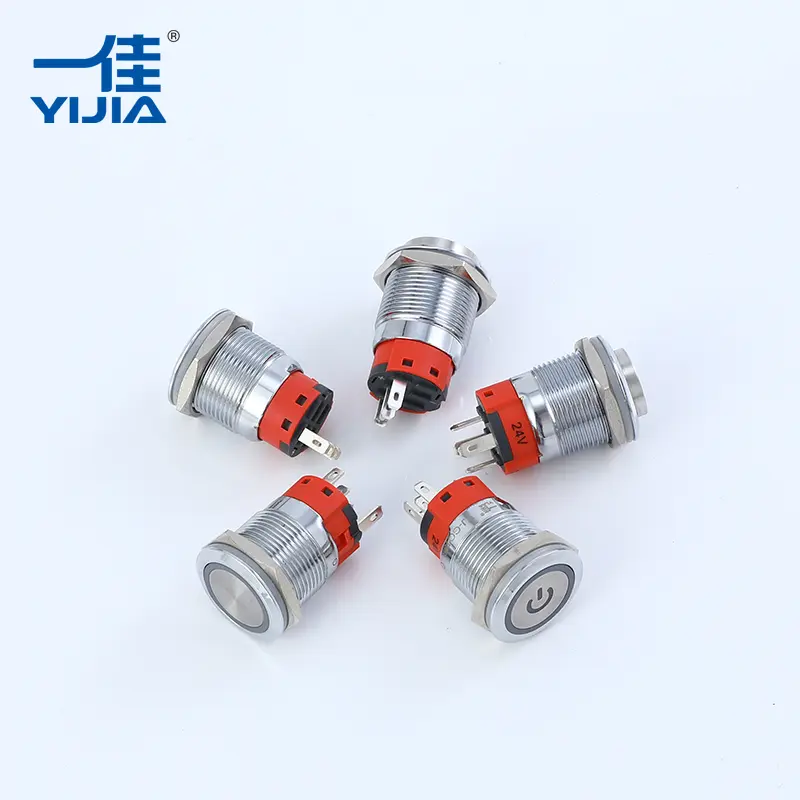

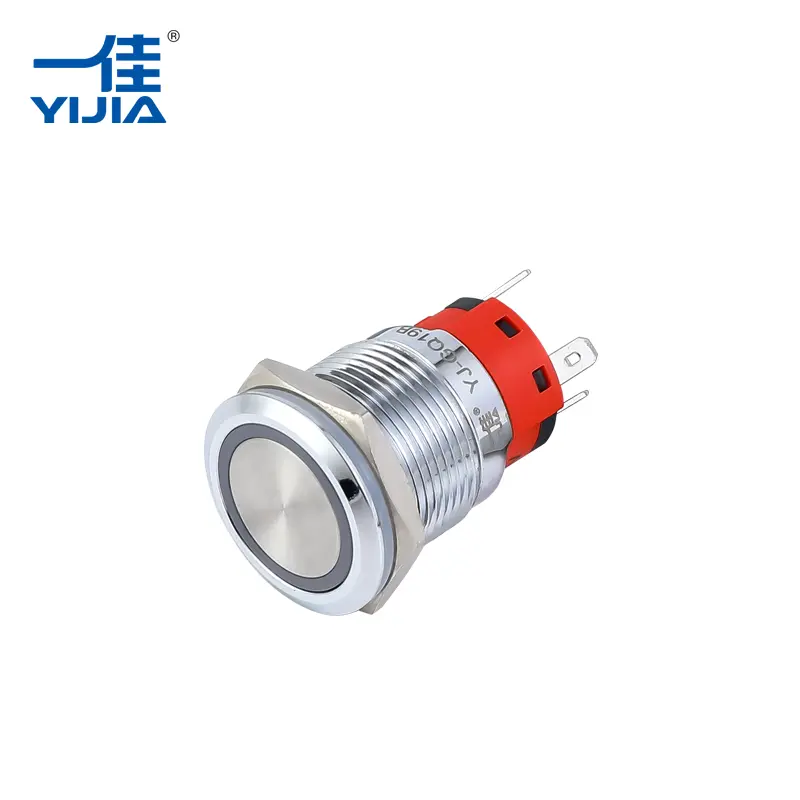

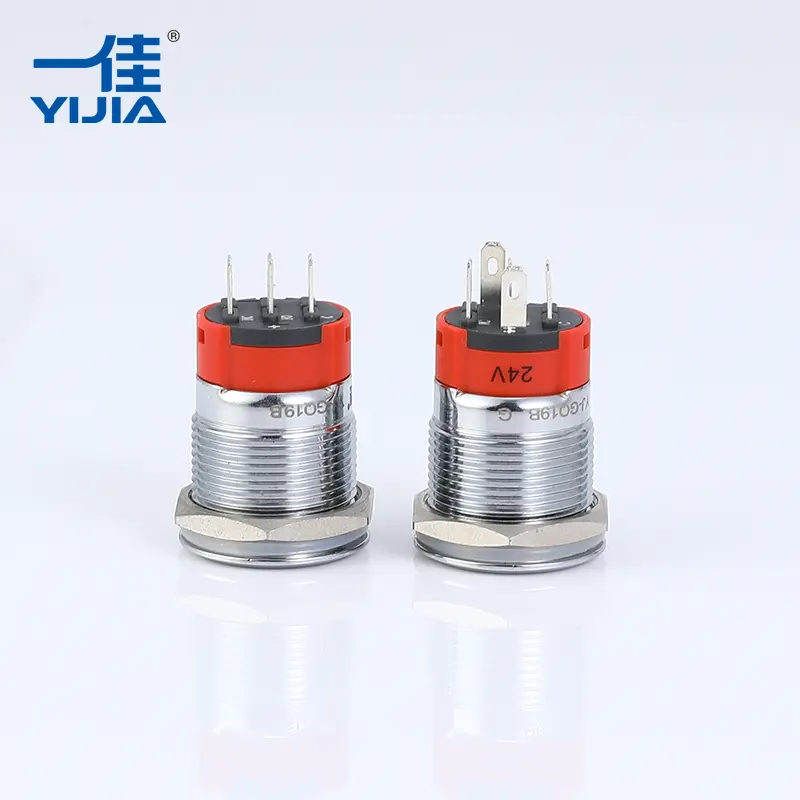

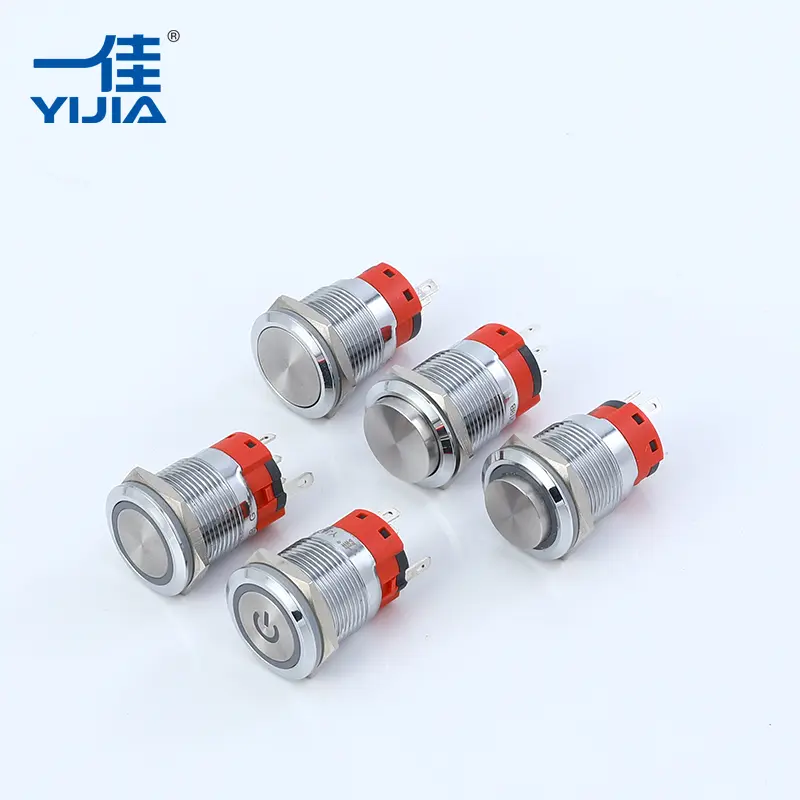

Кнопковий перемикач з підсвічуванням

Кнопковий вимикач з підсвічуваннямІцзяоб'єднує ручне керування з візуальною сигналізацією. Ці пристрої оснащені світлодіодним індикатором із високим рівнем освітлення, що живиться від мікросхем великого розміру, що підвищує стійкість до перенапруги та подовжує термін служби. Вбудований резистор зниження напруги усуває потребу в додаткових компонентах, спрощуючи конструкцію схеми та знижуючи загальні витрати на складання. Виготовлені з таких матеріалів, як контакти з нержавіючої сталі та сплаву срібла, ці перемикачі забезпечують низький контактний опір і високу електропровідність.

Ключові характеристики

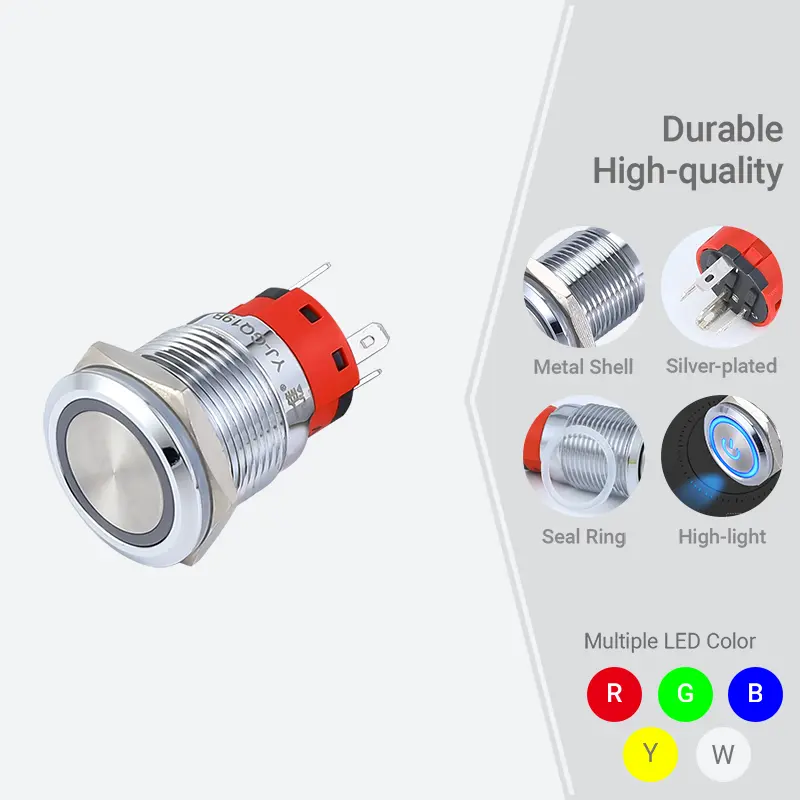

• Світлодіод високої яскравості: світлодіодні мікросхеми з тривалим терміном служби забезпечують чітку індикацію стану навіть в умовах високого освітлення.
• Надійна контактна система: контакти зі срібного сплаву зменшують опір до $\le 50m\Omega$, забезпечуючи стабільну передачу сигналу як для сильних, так і для низьких струмів.
• Міцна конструкція: корпуси з хромованої латуні або нержавіючої сталі забезпечують чудову стійкість до корозії та фізичного впливу.

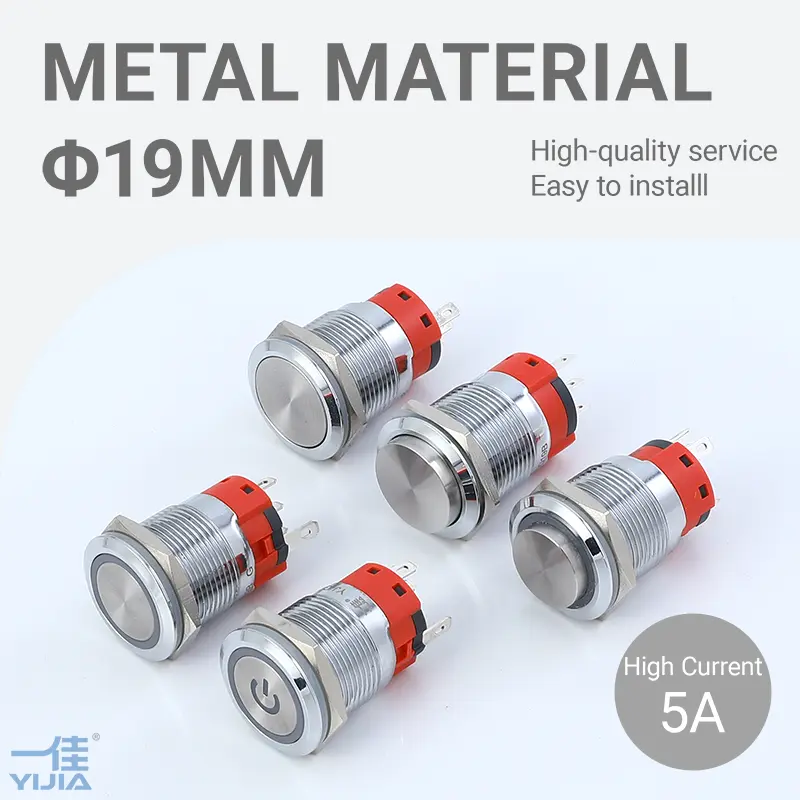

• Різноманітні варіанти кріплення: доступні різні стандартні діаметри, включаючи 16 мм, 19 мм, 22 мм і 25 мм, щоб відповідати різноманітним вимогам до панелей.
• Чудовий захист: клас захисту від пилу та води IP65, підходить для вимогливих промислових умов.

Технічні характеристики

Розмір монтажного отвору: 16 мм / 19 мм / 22 мм / 25 мм

Матеріал корпусу: нержавіюча сталь / хромована латунь / інженерний пластик

Конфігурація контакту: 1NO1NC / 2NO2NC / 1NO / 1NC

Режим роботи: миттєвий (самовстановлення) або фіксація (самоблокування)

Потужність струму: підтримка високого струму до 15 А або 18 А

Напруга світлодіода: Діапазон від 3 В до 220 В (сумісний зі змінним/постійним струмом)

Механічний ресурс: перевірено на 500 000 циклів

Електричний ресурс: розрахований на 100 000 циклів

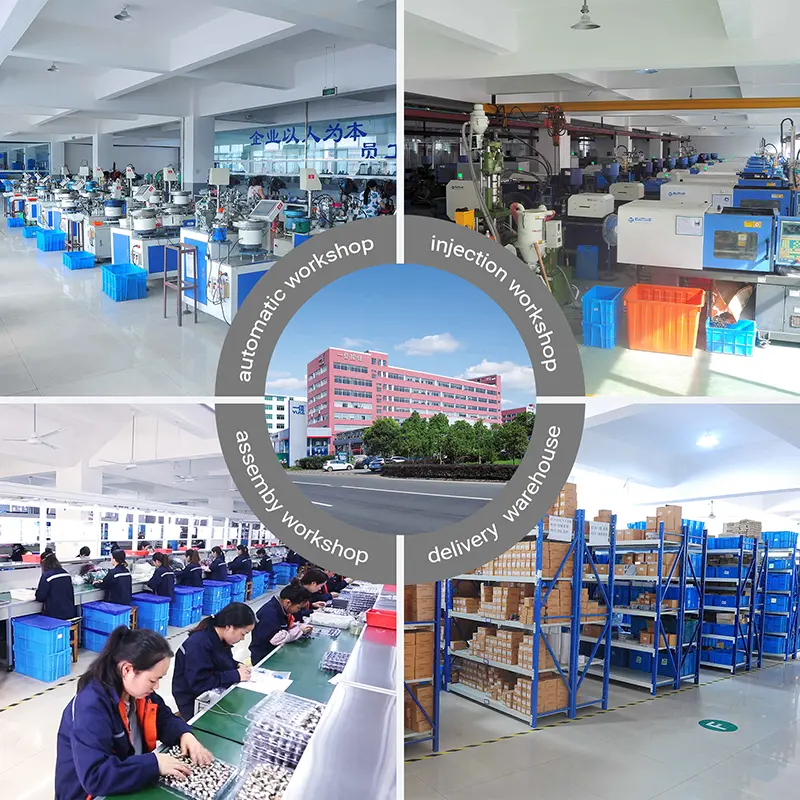

Виробнича міцність

Іцзя Industrial Electrical Co., Ltd. працює з сучасним виробничим обладнанням і сучасною системою управління. Наш виробничий процес суворо регулюється міжнародною системою управління якістю ISO9001, щоб забезпечити відповідність кожного кнопкового вимикача з підсвічуванням професійним стандартам.

• Сертифікована якість: наша лінійка продуктів отримала міжнародні сертифікати CCC, CE та RoHS.
• Глобальне охоплення: Завдяки багаторічним дослідженням міжнародного ринку силової електроніки ми розробляємо продукти, які відповідають як імпортним, так і незалежним вимогам ринку науково-дослідних робіт.

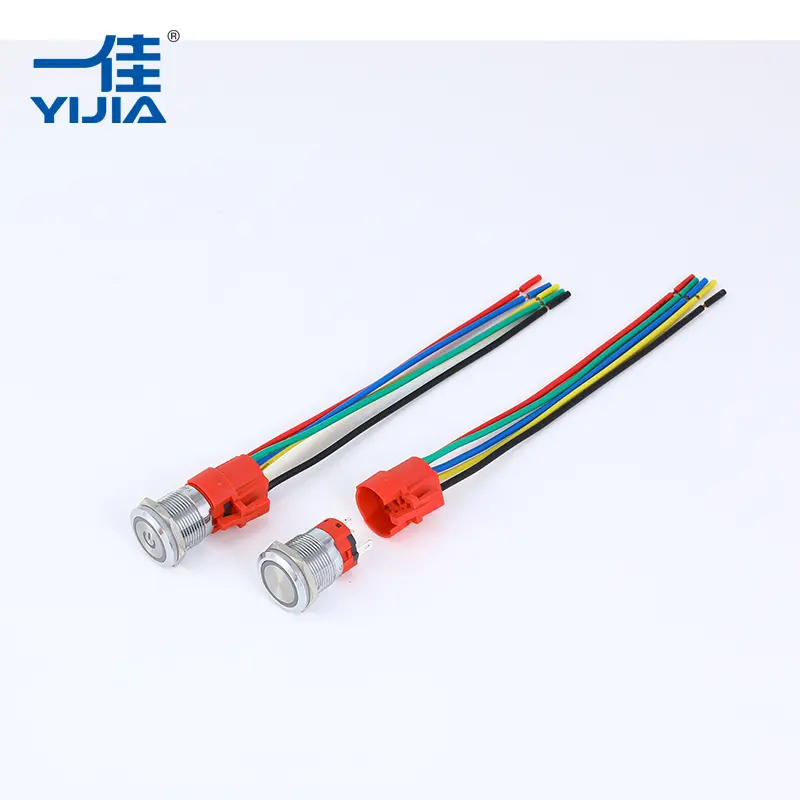

• Можливості OEM/ODM: ми надаємо індивідуальне травлення символів, спеціальні кріплення для дротяних гнізд і адаптовані матеріали корпусу для підтримки ваших конкретних брендів або технічних потреб.

Промислове застосування

Кнопковий перемикач з підсвічуванням широко використовується в різних секторах завдяки своїй універсальності та міцній конструкції:

Системи керування: Ідеально підходить для консолей, шаф управління та розподільних коробок.

Механічна робота: часто використовується в машинах з ЧПК і автоматизованих виробничих лініях.

Контрольно-вимірювальні прилади: надійна робота в тестовому обладнанні та панелях медичних приладів.

Інструкція з вибору закупівель

Щоб гарантувати, що ви отримаєте найкращий кнопковий перемикач з підсвічуванням для вашої програми, підтвердьте наступні технічні вимоги під час надсилання запиту:

1. Установчі розміри: (наприклад, 16 мм, 22 мм)
2. Вимоги до струму навантаження: (наприклад, 7A, 15A)

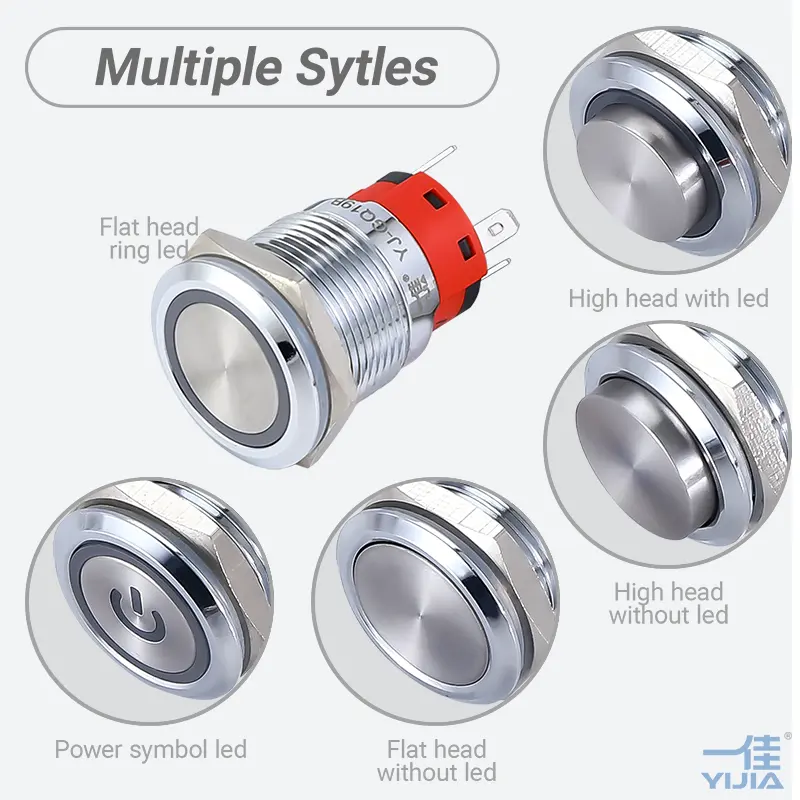

3. Стиль голови: (плоска голова, висока голова або індивідуальний символ)
4. Режим роботи: (миттєво або з фіксацією)
5. Параметри світлодіода: необхідна напруга та колір (червоний, зелений, синій, жовтий, білий)
6. Матеріал корпусу: (нержавіюча сталь або хромована латунь)

FAQ

Чи потрібен зовнішній резистор для світлодіода?

Ні, кнопковий перемикач із підсвічуванням Yijia містить вбудований резистор зниження напруги. Вам просто потрібно підключити відповідну напругу до контактів світлодіодів.

Чи підходять ці перемикачі для використання на вулиці?

Так, завдяки рівню захисту IP65 ці вимикачі захищені від пилу та бризок води, що робить їх надійними для більшості зовнішніх панелей керування.

У чому перевага контактів зі срібного сплаву?

Срібний сплав забезпечує кращу електропровідність і стійкість до окислення порівняно зі стандартною міддю, що забезпечує довший електричний термін служби та стабільніші характеристики перемикання.

Особливості та переваги

● Розмір кількох отворів для кріплення 16 мм/19 мм/22 мм/25 мм

● Корпус із хромованої латуні/нержавіючої сталі

● Висока потужність струму 18A/15A

● Структура контакту 1NO/1NC/1NO1NC/2NO

● Контакт із високоякісного срібного сплаву

● Нижній контактний опір≤50 мОм

● 500 000 циклів довгий механічний термін служби

● 100 000 циклів тривалого електричного терміну служби

● 50 000 годин роботи високояскравого світлодіода

● Рівень захисту IP65

● CCC, TUV, CE

● RoHS, охоплення (налаштовано)

● Найкраща ціна та висока продуктивність

● Професійні комплектуючі для кнопкових перемикачів сильного струму

● Підтримка OEM/ODM

Як вибрати відповідний тип металевої кнопки

Будь ласка, дайте відповідь на наступне запитання та надішліть його нам, ми підберемо для вас відповідний тип.

Питання та приклад

① розміри кнопки для встановлення: 16 мм.

② струм навантаження, який потрібно контролювати: 7A.

③ тип головної частини: пластинчаста голова без світла.

④ виберіть структуру контакту: 1NO/1NC/1NO1NC/2NO.

⑤ Режим роботи: миттєвий або блокування.

⑥ Напруга та колір світлодіода (якщо потрібно): DC 24V GREEN.

⑦ виберіть матеріали корпусу: нержавіюча сталь або латунь, покрита хромом.

⑧ спеціальний запит: водонепроникний, спеціальний символ, потрібна розетка...
