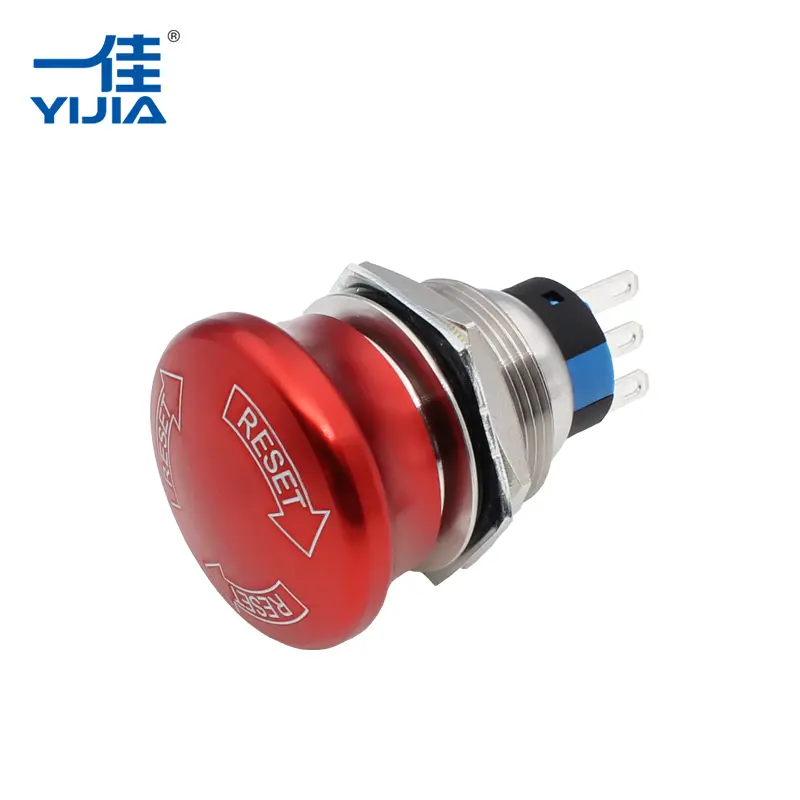

YIJIA Industrial Electrical Co., Ltd.пояснює, як анКнопка аварійної зупинкивикористовує механізм блокування Push-Pull для забезпечення швидкого відключення машини та надійного контролю безпеки.
У промислових умовах пристрої аварійного керування повинні миттєво реагувати на несподівані ситуації. Блокувальна конструкція, яка використовується в кнопках аварійної зупинки, розроблена для створення простого, але надійного процесу роботи, що дозволяє операторам швидко зупиняти обладнання та запобігати подальшим ризикам.
Від виробничих машин до систем автоматизації цей механізм став загальним рішенням безпеки, оскільки він поєднує в собі швидку активацію, чітку індикацію стану та контрольовану операцію скидання.
Кнопка аварійної зупинки – це елемент керування безпекою, призначений для припинення роботи машини під час ненормальних умов. Його зазвичай встановлюють на панелях керування, виробничому обладнанні, складальних лініях і промисловому обладнанні, де може знадобитися негайна зупинка.
На відміну від звичайних перемикачів керування, пристрій аварійної зупинки не використовується для щоденних операцій запуску та зупинки. Його головне призначення — забезпечити швидку реакцію, коли операторам потрібно зупинити небезпечний рух або запобігти пошкодженню обладнання.
Типові ситуації, що вимагають аварійної зупинки, включають:
- Несподівана несправність машини
- Проблеми безпеки оператора
- Ненормальні умови експлуатації
- Підготовка до технічного обслуговування
- Можливе пошкодження обладнання
Ефективність системи аварійної зупинки залежить не тільки від електричної схеми, а й від механічної конструкції самої кнопки.
Механізм блокування Push-Pull заснований на простому механічному русі. Коли оператор натискає аварійну кнопку, головка кнопки рухається всередину та фіксується в активованому положенні.
Внутрішня структура зазвичай включає:
- Голова-кнопка
- Запірний механізм
- Пружинна структура
- Контактний блок
- Скидання системи
При натисканні:
- Головка кнопки рухається вниз.
- Механізм блокування утримує кнопку на місці.
- Внутрішні контакти змінюють свій електричний стан.
- Підключена схема керування машиною отримує сигнал зупинки.
Кнопка залишається заблокованою, доки оператор не виконає дію скидання. Це запобігає випадковому відновленню роботи машини до перевірки ситуації.
| Процес операції | Механічна дія | Результат контролю |
| Натисніть аварійну кнопку | Кнопка рухається всередину та фіксується | Сигнал зупинки машини активований |
| Зберігайте заблоковане положення | Внутрішній механізм утримує статус | Запобігає випадковому перезапуску |
| Потягніть кнопку назовні | Замок знімається вручну | Система може повернутися до нормального керування |
Різнікнопки аварійної зупинкивикористовуйте різні методи скидання залежно від вимог програми. Довгайно-тяговий тип є одним із найбільш впізнаваних дизайнів через його просте керування.
Двотактне скидання працює шляхом ручного витягування головки кнопки назовні після вирішення аварійної ситуації. Внутрішній механізм розблоковується, дозволяючи контактам повернутися в початковий стан.
Інші поширені методи скидання включають:
| Спосіб скидання | Принцип дії | Характеристики застосування |
| Push-pull скидання | Потягніть кнопку назовні, щоб відпустити | Просте та інтуїтивно зрозуміле керування |
| Скидання повороту | Поверніть головку кнопки, щоб розблокувати | Допомагає запобігти випадковому випуску |
| Скидання ключа | Використовуйте ключ для розблокування | Підходить для зон з обмеженим доступом |
Вибраний метод скидання залежить від конструкції обладнання, вимог безпеки та робочого середовища.
Кнопка без блокування може негайно повернутися після натискання, що може викликати плутанину щодо того, чи було виконано екстрену команду. Замкова конструкція вирішує цю проблему, забезпечуючи видиму та фізичну індикацію.
Заблоковане положення має кілька переваг:
- Чітке визначення аварійного стану
- Запобігання ненавмисному перезапуску машини
- Простіший огляд перед перезапуском обладнання
— Покращена обізнаність оператора
У промислових системах функція механічного блокування працює разом з електричними контактами для створення надійнішої реакції безпеки.
Компоненти промислового керування часто працюють у середовищах, де вібрація, пил і часте використання є звичайним явищем. Фізична структура пристрою аварійної зупинки безпосередньо впливає на термін його служби.
Для високоякісної кнопки аварійної зупинки зазвичай використовуються міцні матеріали корпусу, включно з металевими варіантами, такими як нержавіюча сталь, для підвищення механічної міцності та стійкості до ударів.
У порівнянні зі стандартними пластиковими конструкціями металеві можуть забезпечити:
| Особливість дизайну | Практична перевага |
| Металевий корпус | Краща стійкість до механічних впливів |
| Посилена структура кнопок | Підтримує повторну операцію |
| Стабільна контактна система | Зберігає надійне електричне з'єднання |
| Зносостійкі матеріали | Подовжує термін експлуатації |
Ці функції допомагають компонентам аварійного керування залишатися надійними у складних промислових застосуваннях.
Механічний рух кнопки має працювати разом з електричною контактною структурою. При спрацьовуванні аварійної кнопки внутрішні контакти змінюють стан і передають сигнал на систему управління.
Загальні контакти включають:
- Нормально замкнуті (NC) контакти для захисних ланцюгів
- Кілька контактних блоків для різних керуючих сигналів
- Модульні конструкції для гнучкого монтажу
Використання надійних контактних матеріалів допомагає зменшити електричні збої, спричинені повторними перемиканнями. У поєднанні з оптимізованими пружинними механізмами контактна система забезпечує стабільну роботу в екстрених ситуаціях.
Пристрої аварійної зупинки широко використовуються в галузях промисловості, де машини потребують можливості негайної зупинки.
Виробничі машини часто мають аварійні кнопки на панелях керування або рамах машин, щоб оператори могли швидко реагувати на несподівані проблеми.
Роботизоване обладнання та автоматизовані виробничі лінії потребують функцій швидкого відключення для захисту операторів і обладнання.
Шафи керування мають функції аварійної зупинки для забезпечення централізованого керування безпекою.
Машини, що включають рухомі частини, системи різання або конвеєрні механізми, зазвичай використовують аварійні засоби керування як частину їхньої безпеки.
Вибір відповідного компонента аварійної зупинки вимагає врахування як механічних, так і електричних вимог.
До важливих факторів належать:
| Фактор відбору | Причина |
| Спосіб скидання | Визначає, як система повертається до роботи |
| Конфігурація контактів | Має відповідати конструкції схеми керування |
| Розмір установки | Забезпечує сумісність з панеллю керування |
| Операційне середовище | Впливає на вимоги до матеріалів і захисту |
| Механічна міцність | Впливає на довгострокову надійність |
Правильно підібраний компонент аварійного керування може підвищити безпеку машини, підтримуючи зручні процедури обслуговування та експлуатації.
Оскільки промислова автоматизація продовжує розвиватися, компоненти безпеки залишаються важливими частинами конструкції машини. Кнопка аварійної зупинки є прямим зв'язком між операторами та системами захисту обладнання.
YIJIA Industrial Electrical Co., Ltd.спеціалізується на виробах промислового електричного керування, включаючи кнопкові перемикачі, сигнальні лампи, реле, контактори, зумери та компоненти аварійного керування. Завдяки безперервному вдосконаленню продукції та методам управління якістю YIJIA розробляє рішення, призначені для різних програм промислового керування.
Механізм блокування Push-Pull працює шляхом поєднання функцій механічного блокування та електричного перемикання, створюючи чіткий і надійний метод екстреного реагування. Завдяки міцній конструкції та практичному дизайнуКнопка аварійної зупинкипродовжує відігравати важливу роль у підвищенні безпеки та надійності керування сучасним промисловим обладнанням.
